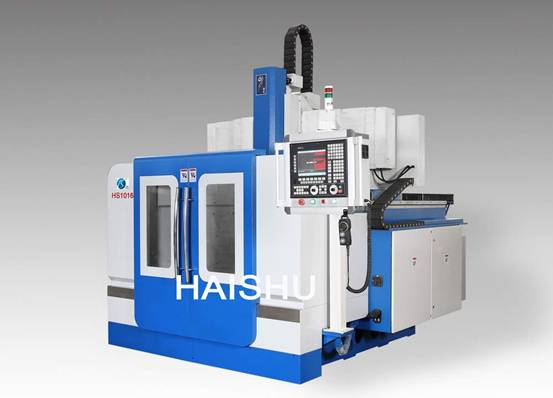

HS系列動梁式雙驅動龍門雕銑機
一、技術參數
|
產品型號 |
單位 |
HS0812 |
HS1016 |
HS1420 |
HS1625 |
|
工作臺尺寸 |
mm |
820×1050 |
1000×1600 |
1400×2000 |
1600×2500 |
|
X/Y/Z行程 |
mm |
800/1200/500 |
1000/1600/700 |
1400/2000/700 |
1600/2500/700 |
|
主軸端面到工作臺面距離 |
mm |
450-950 |
550-1250 |
300-1000 |
300-1000 |
|
龍門寬度/高度 |
mm |
1100/1000 |
1400/1300 |
1800/1100 |
2000/1100 |
|
X/Y/Z軸伺服電機功率 |
kw |
0.85×3/1.3 |
1.3/1.3×2/1.3 |
1.8/1.8×2/1.8 |
1.8/1.8×2/1.8 |
|
電主軸功率/直徑 |
ER32-5.5kw |
5.5kw/125mm |
ER32-5.5kw |
ER32-5.5kw | |
|
主軸高轉速 |
rpm |
24000 |
24000 |
24000 |
24000 |
|
定位精度 |
mm |
0.01/300 |
0.01/300 |
0.01/300 |
0.01/300 |
|
重復定位精度 |
mm |
0.01/300 |
0.01/300 |
0.01/300 |
0.01/300 |
|
工作臺平面度 |
mm |
0.03/500 |
0.03/500 |
0.03/500 |
0.03/500 |
|
橫縱向垂直度 |
mm |
0.02/500 |
0.025/500 |
0.025/500 |
0.025/500 |
|
Z向垂直度 |
mm |
0.02/500 |
0.025/500 |
0.025/500 |
0.025/500 |
|
工作臺承重 |
T |
5 |
10 |
13 |
15 |
|
電力需求 |
KVA |
11.5（380V/50HZ） |
15 （380V/50HZ） |
15 （380V/50HZ） |
18 （380V/50HZ） |
|
外形尺寸（長×寬） |
mm |
2600×2200 |
3400×2600 |
4000×3000 |
4500×3300 |
|
機床毛重 |
kg |
5000 |
8000 |
12000 |
14000 |
二、機床特點
1、機床占地小，承重大，可達13噸。
2、“動梁”自重固定，常年快速運行，不易損壞，節電30%。
3、主要部件在橫梁上，較“定梁式”使用壽命長且維修方便。
4、可加“斜度頭”，使模具側面加工方便。
三、主要配置
1、標準配置
新代21MA數控系統
日本安川伺服驅動電機
日本THK滾珠絲杠
日本THK直線導軌
絲杠專用精密配對軸承
外掛式電子手輪
臺灣臺達變頻器
高亮度防爆燈
自動潤滑系統
冷卻水箱
數控系統操作手冊
工具箱
2、選擇配置
西班牙發格系統
主軸油冷機
機床外防護
輔助工作臺
BT30電主軸
第四軸旋轉工作臺
斜度頭
